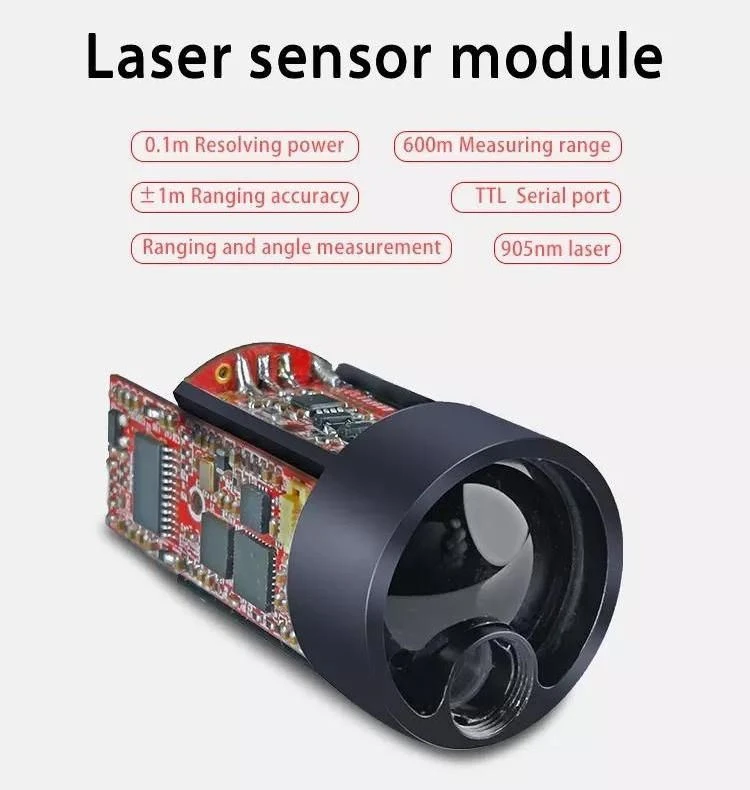

Lazer diapazoni sensori moduli 905 nm lazerga ega, u tez maʼlumotlarni yigʻish tezligiga, yuqori aniqlikka ega va foydalanish uchun juda qulay. U 0,1 metrli rezolyutsiya kuchiga va masofani o'lchash va burchakni o'lchash uchun ishlatilishi mumkin bo'lgan TTL seriyali portiga ega. 600 m gacha bo'lgan o'lchov diapazoni mavjud. Bundan tashqari, kompaniyamiz professional ishlab chiqarish uskunalari va tajribali ishlab chiqaruvchilarga ega va biz mahsulotni jo'natishdan oldin bir nechta sinovlarni o'tkazamiz, bu har bir Lazer diapazoni sensori modulining sifatini ta'minlaydi.
Mahsulot xususiyatlari
Lazer diapazoni sensori moduli asosiy boshqaruv tizimi uchun tez va aniq diapazonni ta'minlaydigan 0,1 m o'lchamdagi va 1 m diapazonli aniqlikdagi 905nm yarimo'tkazgichli lazerni qabul qiladi. Lazer diapazoni sensori moduli yuqori aks ettiruvchi ob'ektlarni (masalan, yo'l belgilari ramkalari), o'rtacha aks ettiruvchi ob'ektlarni (masalan, binolarning devorlari) va kam aks ettiruvchi ob'ektlarni (masalan, daraxtlar, golf bayroqlari, telefon ustunlari, hayvonlar kabi) o'lchash uchun javob beradi. Kutmoq). Ammo ma'lum darajada lazer diapazoni sensori modulining o'lchov diapazoni mos ravishda kamayadi.
Mahsulot parametrlari
Texnik ko'rsatkichlar | Ishlash parametri | Ishlash parametri |
D funktsiyasi texnik ko'rsatkichlari | H/AH/V funksiyasining texnik ko'rsatkichlari | |
Ilova maydoni | Drone/ Xavfsizlik/ Supurgi/ Trafikni aniqlash | Bitta silindrli / ikki silindrli |
Emissiya diafragma | 6 mm | 6 mm |
Qabul qilish diafragma | 17 mm (75 foiz) | 17 mm (75 foiz) |
Diapazon (binolar) | 0.15m-10/20/30/100/200m | 5m-600/1200/1500/3000m |
O'lchov aniqligi (bino) | ±3 sm | <400m ±1m;="">400m ±0,4 foiz |
O'zgaruvchan chastota | 10KHz/50KHz/100KHz | < 600m="" 10hz,="">600m 2Hz |
Displey turi | - | OLED/LCD |
Lazer turi | 905 nm | 905 nm |
Ta'minot kuchlanishi | 3.3-5V | 3.3-5V |
Aloqa interfeysi | TTL sifatida standart (boshqa maxsus tayyorlangan) | TTL sifatida standart (boshqa maxsus tayyorlangan) |
vazn | taxminan 20±1 | taxminan 20±10 |
suv o'tkazmaydigan daraja | IP67 | IP67 |
Ta'sirga qarshilik | 800G/soniya (10 marta/s) | 800G/soniya (10 marta/s) |

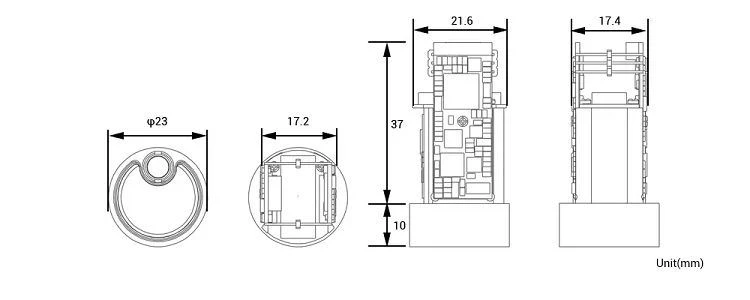

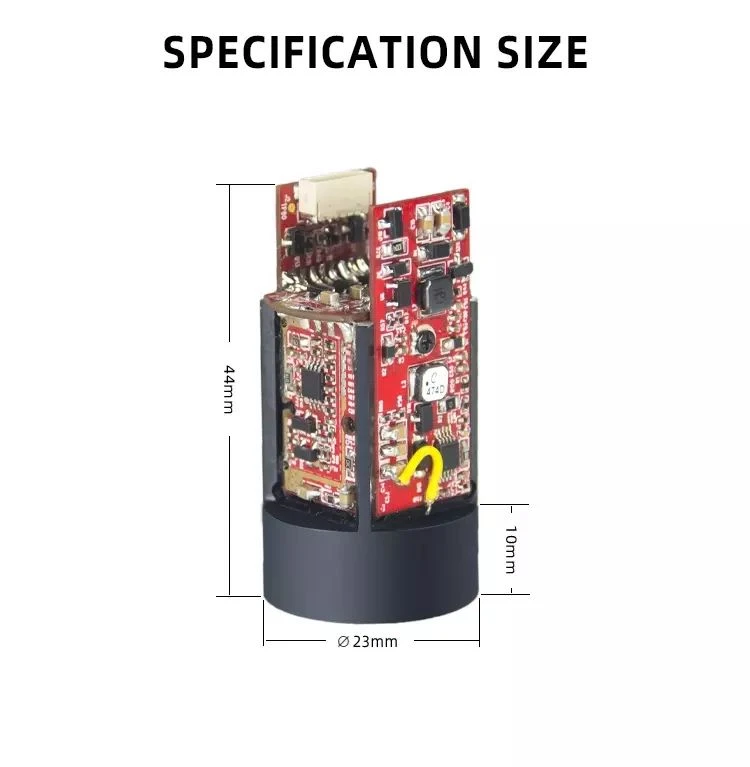

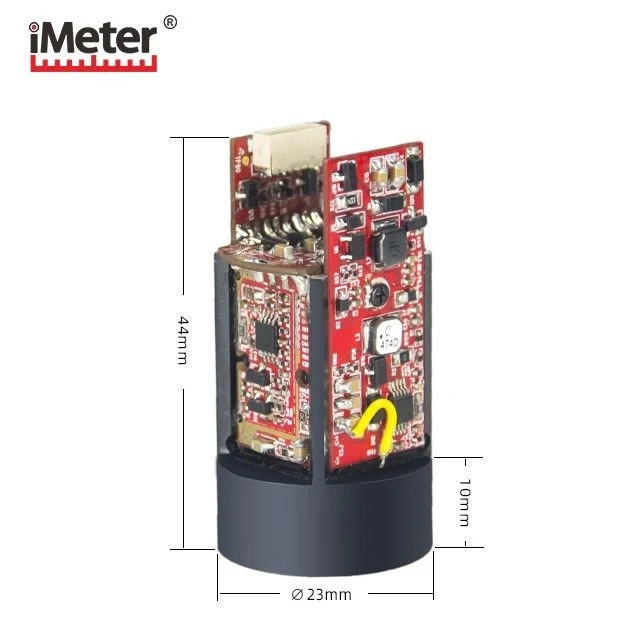

hajmi | ￠23 x44 mm | ￠23 x44 mm |
Ishlash harorati | -20 daraja -50 daraja | -20 daraja -50 daraja |
Bod tezligi | 9600/ 115200/ 230400 (ixtiyoriy) | 9600/ 115200bps |
Quvvat chiqindilari | 0.8w (kutish rejimi), 1Vt (oʻlchov) | 0.8w (kutish rejimi), 1Vt (oʻlchov) |

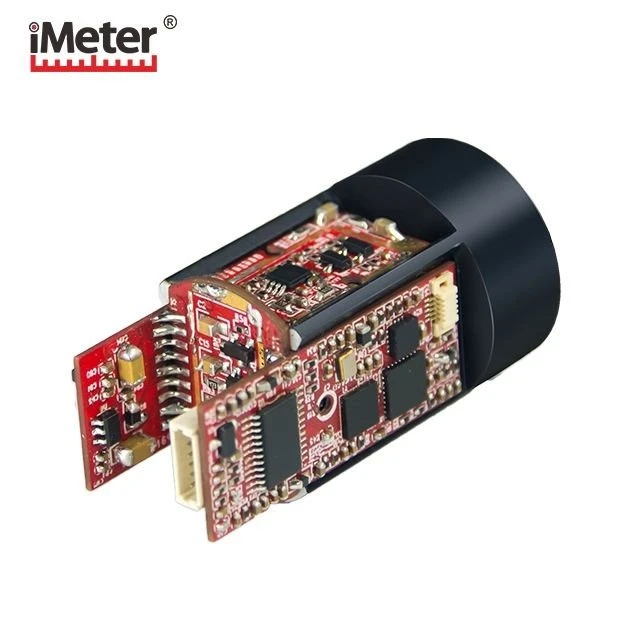

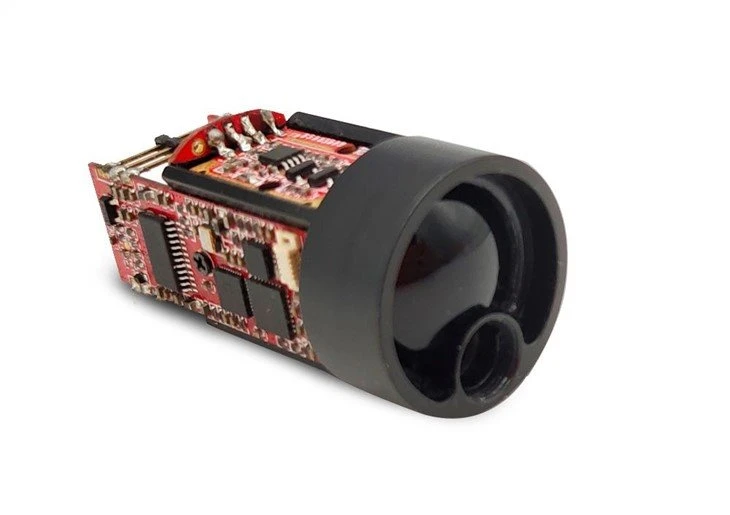

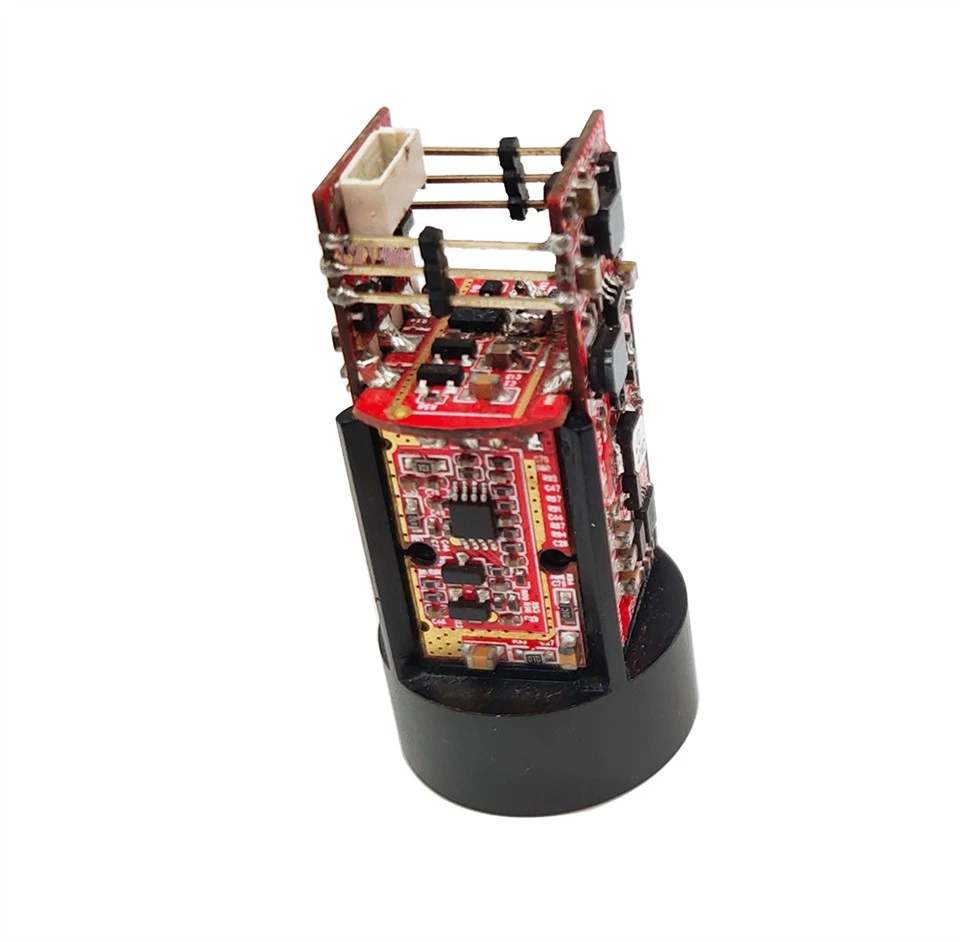

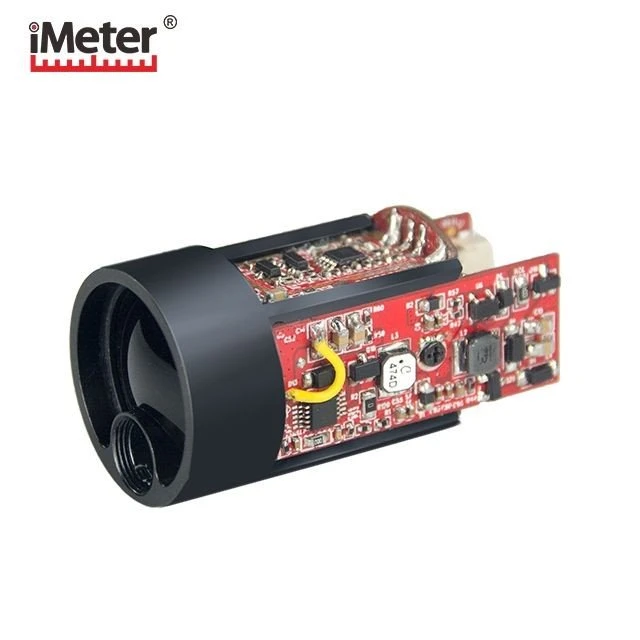

Mahsulot tasviri
Operatsion bosqichlari
1-qadam: Ma'lumot kabelini lazer diapazoni sensori moduliga joylashtiring va uni quvvatlantirish paytida o'lchov ma'lumotlarini chiqaring;
(Eslatma: vilkasini joylashtirmang va 3v ~ 5v quvvat manbai kuchlanish diapazonini qat'iy nazorat qiling);
2-qadam: Seriyali port ustasi dasturini o'rnating va interfeys orqali kompyuter yoki boshqa boshqaruv moslamasini ulang;
3-qadam: Dasturiy ta'minotni o'rnatish tugallangach, displey interfeysini oching;
4-qadam: disk raskadrovka va test.
Seriya port raqamini tanlang: kompyuterning seriya port raqamiga muvofiq dasturiy ta'minotdagi tegishli seriya port raqamini o'rnating;
Bod tezligini sozlash: Dastur interfeysini oching, siz uzatish tezligini o'rnatishingiz mumkin. Ixtiyoriy uzatish tezligi 9600, 115200......
Eslatma: Batafsil operatsiyalar uchun buyruqlar to'plamiga qarang.
