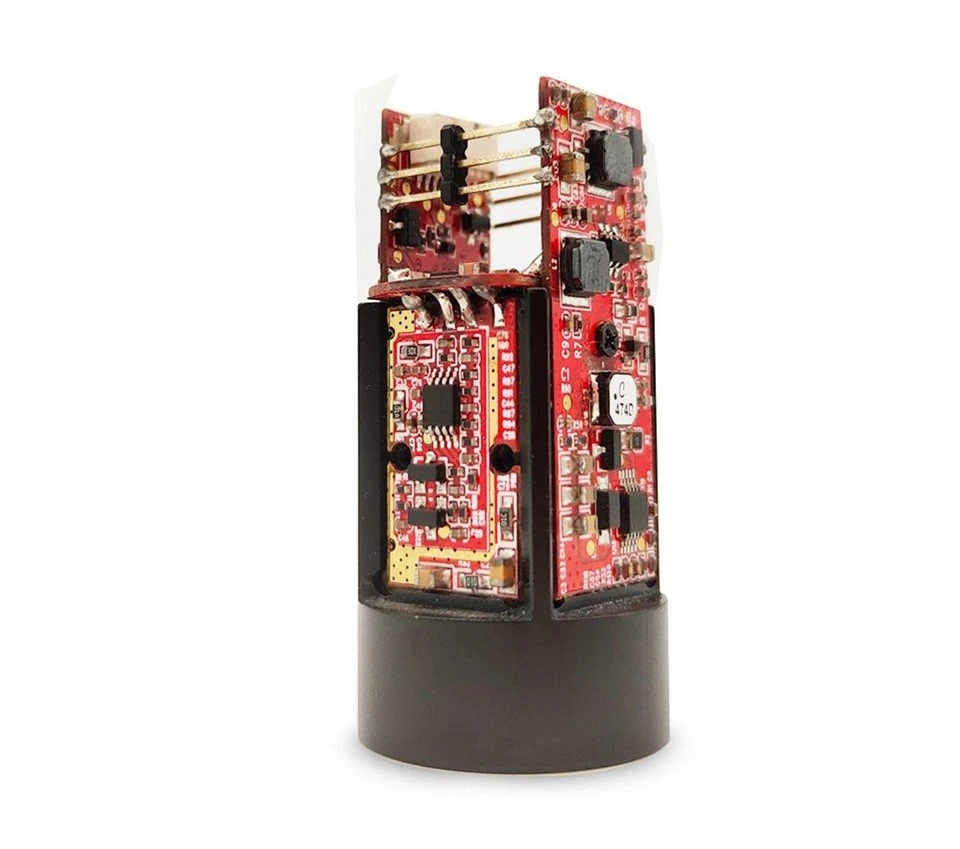

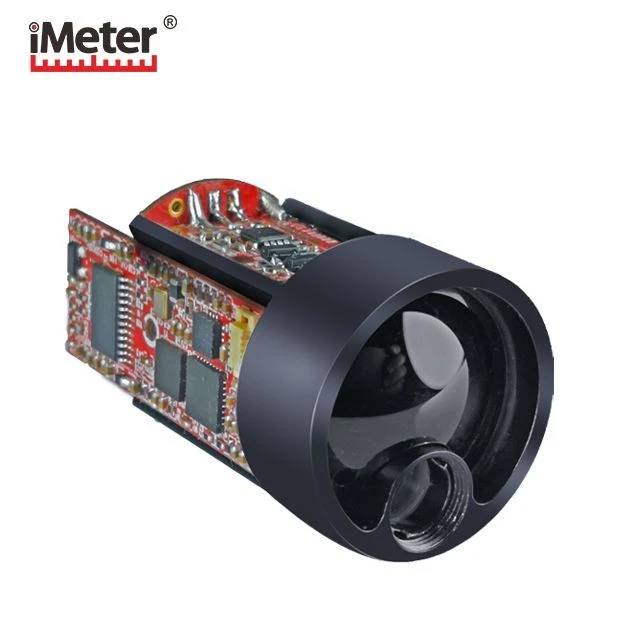

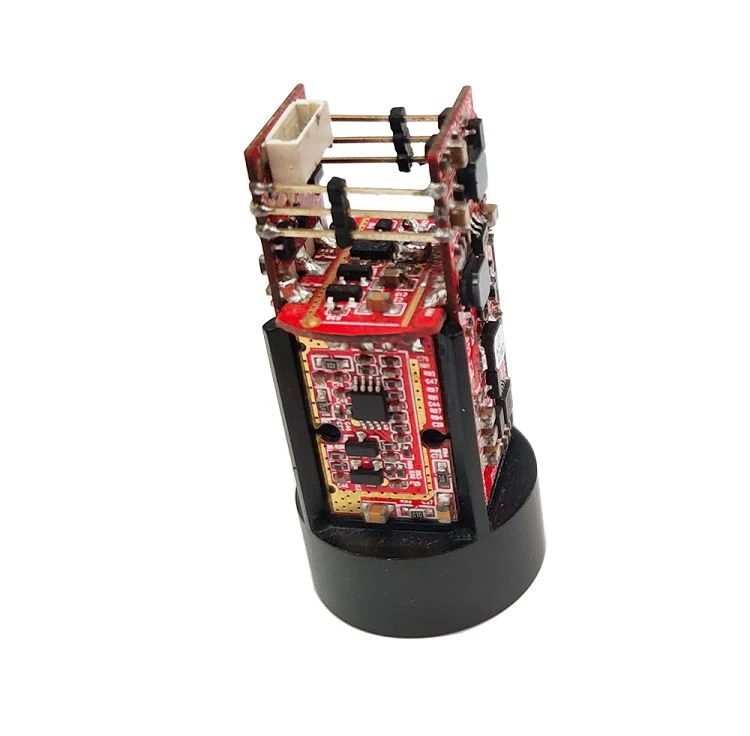

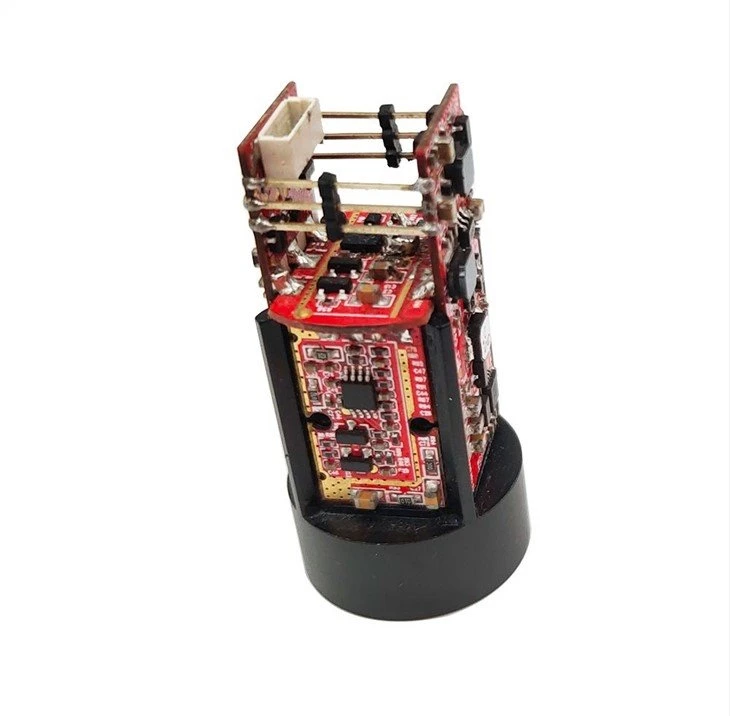

Kichik lazer masofa o'lchagich oem moduli
Mahsulotning assortiment qobiliyati quyidagi sharoitlarda aniqlanadi:
1) O'lchov maqsadi qurilish devorlari kabi o'rtacha reaktivlikka ega.
2) O'lchangan ob'ekt lazer emissiya yo'nalishi bilan vertikaldir.
3) Ob-havo sharoiti quyoshli, lekin to'g'ridan-to'g'ri quyosh nuri tushmaydi.
Eslatma: Yaxshiroq o'lchov olish uchun, o'lchash paytida mashinaning jitterini kamaytirish uchun uzoqdagi ob'ektlarni nishonga olganingizda mahsulotni tripodga o'rnatish tavsiya etiladi.
Texnik ko'rsatkichlar | Ishlash parametri | Ishlash parametri |
D funktsiyasi texnik ko'rsatkichlari | H/AH/V funksiyasining texnik ko'rsatkichlari | |
Ilova maydoni | Drone/ Xavfsizlik/ Supurgi/ Trafikni aniqlash | Bitta silindrli / ikki silindrli |
Emissiya diafragma | 6 mm | 6 mm |
Qabul qilish diafragma | 17 mm (75 foiz) | 17 mm (75 foiz) |
Diapazon (binolar) | 0.15m-10/20/30/100/200m | 5m-600/1200/1500/3000m |
O'lchov aniqligi (bino) | ±3 sm | <400m ±1m; >400m ±0,4 foiz |
O'zgaruvchan chastota | 10KHz/50KHz/100KHz | < 600m 10HZ, >600m 2Hz |
Displey turi | - | OLED/LCD |
Lazer turi | 905 nm | 905 nm |
Ta'minot kuchlanishi | 3.3-5V | 3.3-5V |
Aloqa interfeysi | TTL sifatida standart (boshqa maxsus tayyorlangan) | TTL sifatida standart (boshqa maxsus tayyorlangan) |
vazn | taxminan 20±1 | taxminan 20±10 |
suv o'tkazmaydigan daraja | IP67 | IP67 |
Ta'sirga qarshilik | 800G/soniya (10 marta/s) | 800G/soniya (10 marta/s) |

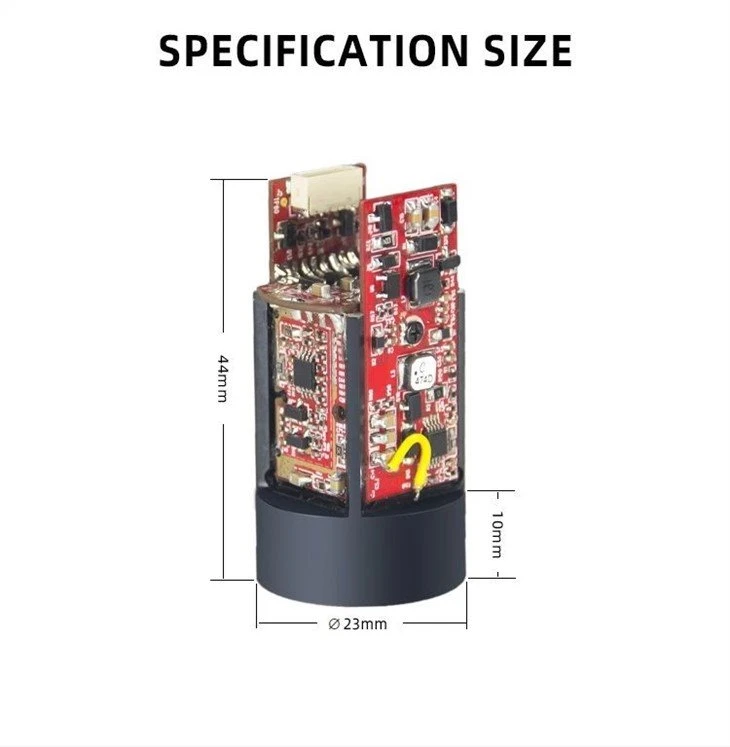

hajmi | ￠23 x44 mm | ￠23 x44 mm |
Ishlash harorati | -20 daraja -50 daraja | -20 daraja -50 daraja |
Bod tezligi | 9600/ 115200/ 230400 (ixtiyoriy) | 9600/115200bps |
Quvvat chiqindilari | 0.8 Vt (kutish rejimida), 1 Vt (oʻlchov) | 0.8w (kutish rejimi), 1Vt (oʻlchov) |
O'lchov moduli asosiy boshqaruv tizimi uchun masofani o'lchashni tez va aniq ta'minlashi mumkin;

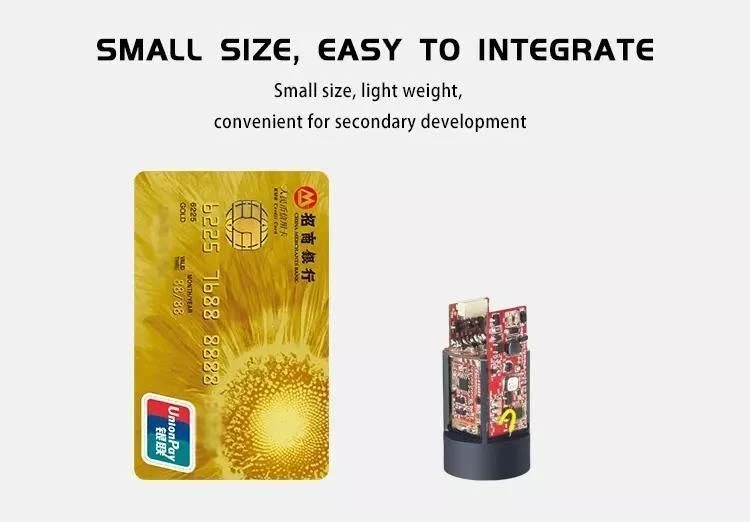

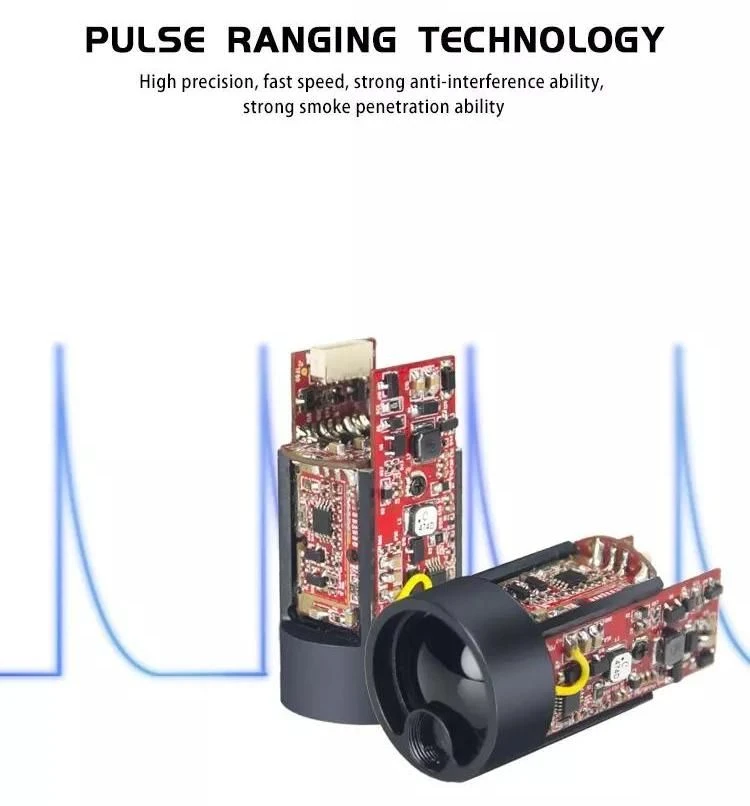

Ushbu modul 905nm yarimo'tkazgichli lazerdan foydalanadi, o'lchamlari 0,1m. O'lchov aniqligi 1 m, eng uzoq o'lchov diapazoni esa 2 km; TTL interfeysi bilan (to'g'ridan-to'g'ri MCU bilan bog'lanishi mumkin), shuningdek, adapter orqali RS232 seriyali port bilan ham bog'lanishi mumkin (ma'lumot uzatish kabelini talab qiladi); shuningdek, mijozning ikkilamchi rivojlanishi uchun qulay bo'lgan yuqori kompyuter sinov dasturini, ko'rsatmalar to'plamini aloqa protokolini taqdim eting, o'zining diapazonini o'lchash tizimini yarating; bu yuqori integratsiya, kam quvvat iste'moli, engil vaznli diapazon sensori.

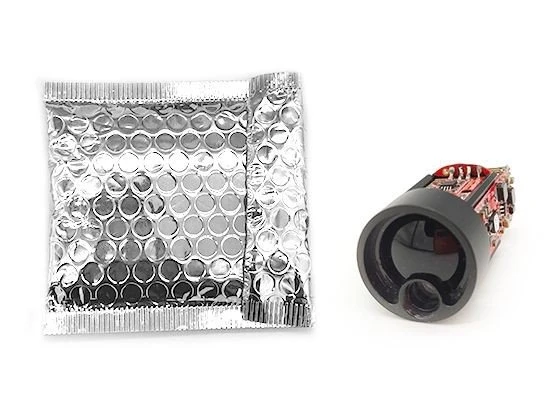

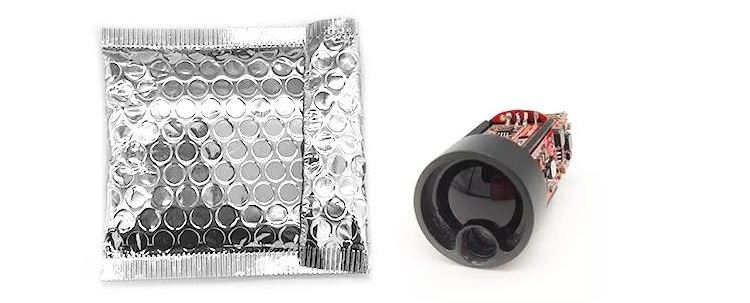

Paket haqida:
* Antistatik plastik to'rva * 1
* Moslashtirilgan qadoqlashni qo'llab-quvvatlang
* Agar siz ommaviy ravishda jo'natishingiz kerak bo'lsa, biz zarbaga chidamli ekologik toza gofrirovka qilingan qutilarni taqdim etamiz.
O'lchovga oid mulohazalar
Imkoniyatlar oralig'iga ta'sir qiluvchi omillar
1) Maqsadni aks ettirish: Umuman olganda, ob'ektning Maqsadli aks ettirish qobiliyati qanchalik yuqori bo'lsa, masofani boshqarish qobiliyati shunchalik yaxshi bo'ladi. masalan, mo''tadil Maqsadli aks ettirish ob'ekti uchun o'lchash diapazoni 600Mni tashkil qiladi va yuqori Nishon aks ettiruvchi ob'ekt uchun u 800M gacha bo'lishi mumkin, lekin past Nishon aks ettirish uchun atigi 300M bo'lishi mumkin. Boshqa ob'ektlarning masofani o'lchash qobiliyati xuddi shunday xulosaga kelishi mumkin. (Suv yuzasi kabi tarqoq aks etishni zo'rg'a yarata oladigan nishonni o'lchash muvaffaqiyatsiz bo'lishi mumkin.)
2) Maqsad shakli: Maqsad juda kichik yoki notekis bo'lsa, diapazon qobiliyati va diapazoniga mos keladigan tezlik kamayadi.
3) O'lchash burchagi: Agar o'lchangan ob'ekt lazer emissiyasi yo'nalishi bilan vertikal bo'lsa, diapazonni o'lchash qobiliyati yaxshi bo'ladi, diapazonli javob tezligi qanchalik baland bo'lsa, aksincha, masofani o'lchash qobiliyati va javob tezligi kamayadi; Ba'zi ekstremal sharoitlarda o'lchov diapazoni qo'llanmada ko'rsatilgan masofani o'lchash qobiliyatiga javob bermasligi mumkin.
4) Atrof-muhit omili: atrof-muhit omillari, shu jumladan quyosh nuri intensivligi, havodagi suv bug'lari va to'xtatilgan zarrachalar kontsentratsiyasi, quyosh nuri burchagidan og'ish va boshqalar (yomg'ir, tuman, qor, tuman, tuman va boshqalar).
